1、 仪器结构

工艺状态曝气充氧性能测定仪是国内首台用于在线测定污水处理厂实际运行过程中曝气器充氧性能的仪器。仪器可实现曝气池区域OTE和曝气量的准确测定，从而获得曝气池准确的实际供氧量值。该仪器由曝气分析仪和集气罩等组成，其组成及工作示意图如图1所示。该仪器的主要测定指标为工艺状态下曝气池中的实时氧利用率(OTE)和曝气量(Q)。曝气分析仪和集气罩实物图如图2所示。

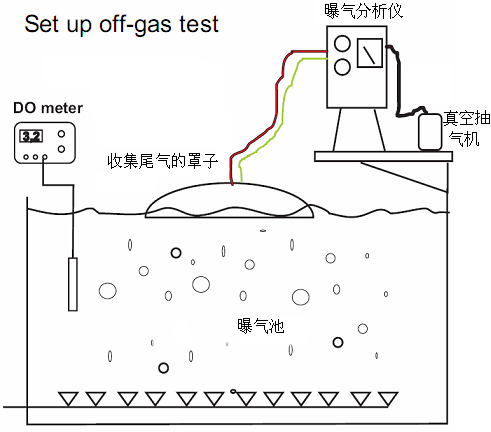

图1 工艺状态曝气充氧性能测定仪测定示意图

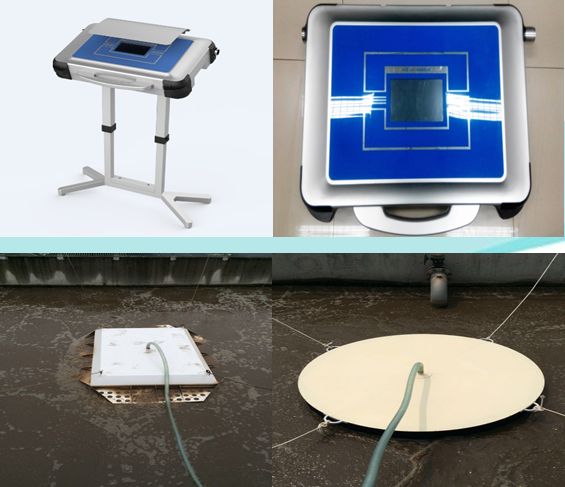

图2 曝气分析仪和集气罩

1、 仪器功能

(1) 在线监测工艺状态下曝气系统的充氧性能(OTE、αF)，为设计者提供准确的曝气运行参数，使污水处理厂在建设及提标改造过程中对曝气系统的设计与设备选型更加科学合理;

(2) 帮助运行人员掌握实际OTE，确定鼓风机应供给的合理曝气量Q，从而实现在水质稳定达标基础上的曝气节能;

(3) 在线监测曝气器的运行效率，及时判断曝气器的堵塞或污染状态，科学合理地对曝气器进行维护或更换。大量实际监测结果表明，正常运行的曝气系统工艺条件下OTE在20%-35%左右，低于该范围说明曝气器运行效果不佳;

(4) 通过监测某曝气区域或整体区域的曝气量分布，判断曝气的均匀程度，辅助曝气管路的运行与维护。

一、 主要性能参数

(1) 测量范围：实际工艺状态的氧利用率(OTE)：0-50%;曝气量(Q)：0-30m3/h(根据集气罩面积设置)。

(2) 测量精度：±0.2%FS。

(3) 信号输出：4-20mA模拟量输出。

(4) 响应时间：30s(水温20℃时，90%响应)。

(5) 外形尺寸：长755×宽478×高150(mm)。

(6) 仪器重量：10Kg。

(7) 环境要求：室外温度，-20-40℃;湿度≤90%。

(8) 电源：220V±22V，50Hz±1Hz。

(9) 其他：异常报警和断电不会丢失数据;触摸屏显示及指令输入;异常复位和断电后来电，自动恢复工作状态。
