应用领域：山地城市管网设计

技术应用形成：; 药剂; 菌剂; 材料; 仪器; 装备; 服务; 其他;

技术成熟度：示范工程; 示范工程; 中试; 推广应用; 产业化; 市场化;

知识产权形式：自主研发/优化集成

技术简介/摘要

一、基本原理

山地城市供水管网优化设计技术的主要原理是基于干、支分开的基本理念。其中，干线指从二级泵站到控制点的管线，一般是起点（泵站、水塔）到控制点的管线，终点水压已定，而起点水压待求，可通过干线经济流速来确定；支线指起点的水压标高已知，而支线终点的水压标高等于终点的标高与最小服务水头之和，可根据水力坡度、充分利用两点的压差来确定。

对于供水高差较大（100m以上）的山地城市供水管道，采用两阶段止回及管道起点连续流量1/5管径控制技术，通过流量及分级止回，有效地降低高扬程供水的水锤效应。山地城市供水系统排水阀应满足：在充气压力0.2MPa，管内压力100m水头时，单位时间排气量应在0.87m³/s以内。

二、关键技术

1、基于关键线路生命周期成本分析的山地城市多级加压供水系统分区分级技术；

2、基于高速排气、起点分流和两级止回的山地城市供水系统爆管预防技术；

三、技术工艺：如图

推广应用案例

应用单位：重庆水务集团股份有限公司

多级加压供水系统分区分级技术成果应用于重庆市江南片区供水管网改造示范工程，采取了5级10区混合供水模式。其中，通过优化计算增加会展中心输水管联络管（关键线路）管径（从DN500增大到DN700），使江南水厂二级泵站输水压力下降了1.6~3m，降低了系统生命周期成本和能耗，实现了配水系统优化，使该片区供水系统年节约电费160万元以上，投资回收期仅约3.5年。

技术应用单位及联系方式：

单位名称：重庆水务集团股份有限公司

联系人：田胜海

电话：13808367431

E-mail：1274436210@qq.com

地址：重庆市渝中区龙家湾1号

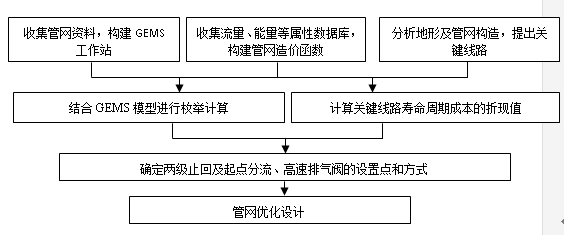

工艺流程图：
